МАШИНЫ КОНТАКТНОЙ СТЫКОВОЙ СВАРКИ СОПРОТИВЛЕНИЕМ BSS ДЛЯ СВАРКИ ЛЕНТОЧНЫХ ПИЛ И НОЖЕЙ («АППАРАТЫ» ДЛЯ СВАРКИ ЛЕНТОЧНЫХ ПИЛ), А ТАКЖЕ ДЛЯ СВАРКИ ПОЛОСЫ (ЛЕНТЫ)

• 1.1. Полное название
• 1.2. Назначение
• 1.3. Технология, описание работы
• 1.4. Применение
• 1.5. Диапазоны
• 1.6. Описание модификаций, Комплектация
• 1.7. Технические характеристики
• 1.8. Прочее

1.1. Полное название

Машины контактной стыковой сварки сопротивлением BSS025 для сварки ленточных пил и стальной полосы/ленты («аппараты» для сварки ленточных пил)

1.2. Назначение

• сварка ленточных полотен по дереву
• сварка ленточных пил по металлу
• сварка встык полосы (ленты)

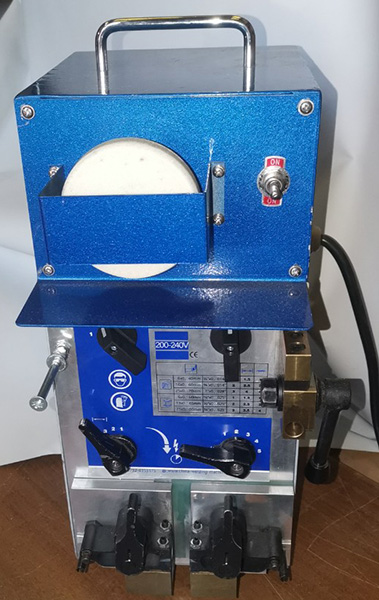

Общий вид машины BSS025

1.3. Технология, описание работы

Ленточное полотно разматывается из бухты и отрезается в размер с учетом припуска на осадку и с учетом сохранения шага зуба после сварки. Для стыковой сварки сопротивлением качество подготовки торцов (качество торцовки) является ключевым требованием, в отличие от стыковой сварки сопротивлением с оплавлением. Поэтому важно использование гильотинных ножниц с заточенными ножами и контроль за перпендикулярностью реза, контроль за смыканием торцов перед сваркой, контроль плоскости смыкания.

Далее, концы ленточного полотна (или полосы) зажимаются в губках прижимов стыкосварочной машины BSS025. Для сварки плоских сечений небольшого размера, как в данном случае, достаточен токоподвод с одной стороны, поэтому электродные губки располагаются с нижней стороны, а с верхней – стальные прижимы. Установку в губках-электродах проводят с центровкой торцов по центру регулируемого расстояния между прижимами, называемым установочной длиной. Привод прижимов в «аппаратах» контактной стыковой сварки BSS025 - ручной.

После запуска цикла сварки рукояткой, которая освобождает пружину, к торцам прикладывается давление через подвижный прижим и подается электрический ток. Перемещение подвижного прижима с зажатым концом ленточной пилы при этом методе не управляется, и определяется только поданным усилием осадки, сопротивлением материала, сечением, плотностью тока и равномерностью распределения плотности тока по ширине сечения (скоростью нагрева).

Прижимы имеют регулировку распределения усилия.

Усилие осадки к стыку прикладывается сразу, этим метод и отличается от метода сварки оплавления, реализованным в машинах контактной стыковой сварки сопротивлением с оплавлением. Оксиды и прочие загрязнения удаляются из плоскости стыка, перетекая вместе с металлом торцов, в грат. А если плоскости торцов не совмещены из-за плохой торцовки, то в результате шов может образоваться не по всей длине стыка.

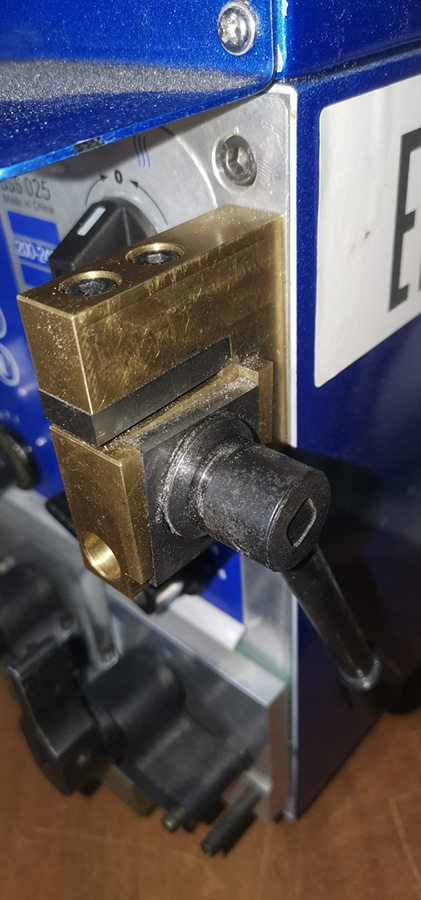

Прижимной узел с ручным рычажным приводом

Регулируемые параметры сварочного цикла:

• Напряжение на вторичной обмотке трансформатора (4 ступени)
• усилие осадки
• начальное расстояние

После сварки ленточной пилы (т.е. легированных и высокоуглеродистых сталей) требуется произвести отжиг шва, для восстановления пластичности металла шва. Разведение прижимов на увеличенную для отжига установочную длину делается рукояткой регулировки усилия пружины.

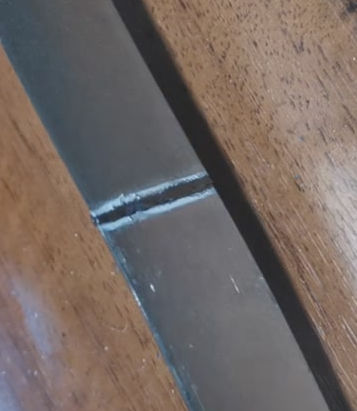

Образцы шва BSS025

Отжиг производится с визуальным контролем оператором температуры отжига по цвету нагретого металла и контролем времени оператором. Возвратный переключатель пуска тока отжига имеет 2 положения – малый ток отжига, большой ток отжига.

При контактной стыковой сварке на шве образуется грат со всех сторон шва. Он зачищается на шлифовальном абразивном круге тут же на сварочной машине.

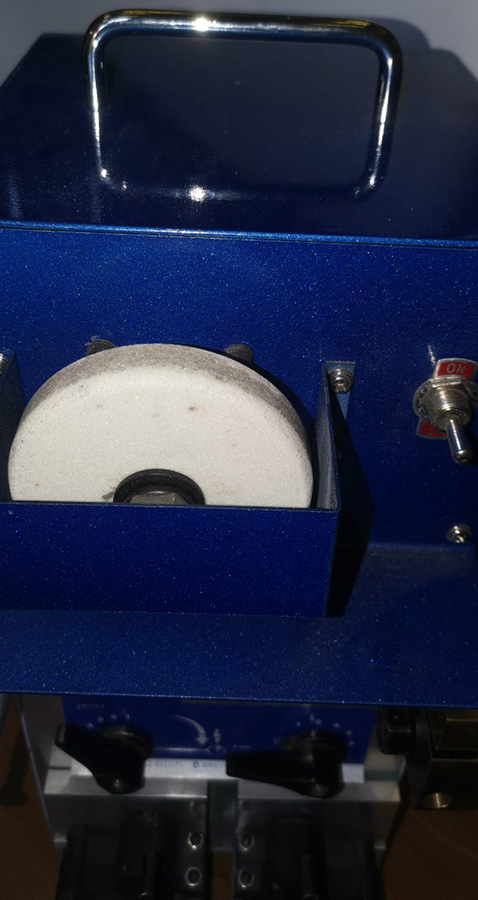

Зачистное устройство с абразивным кругом

1.4. Применение

Основное применение стыкосварочных аппаратов BSS 025 – это, конечно же, производство сваренных в кольцо ленточных пил и ножей. Но с учетом особенностей технологии, производство пил в кольцах на продажу на BSS не рекомендуется. Для этого существуют машины контактной стыковой сварки оплавлением, технология сварки на которых не так требовательна к торцовке и дает более стабильные результаты.

Конечно же, машины сварки сопротивлением BSS IDEAL-Werk можно применить:

• для стыковой сварки упаковочной ленты (при определенных ограничениях по толщине полосы)
• для стыковой сварки бронеленты кабеля
• и прочих операциях стыковой сварки заготовок плоских сечений.

1.5. Диапазоны

На машинах BSS 025 можно сварить:

• ленточные полотна по дереву шириной от 6 до 25 мм
• ленточные полотна по металлу шириной от 6 до 20 мм
• полосу из низкоуглеродистой стали сечением до 20 мм²

1.6. Описание модификаций, Комплектация

Комплектация:

В стандартной комплектации машины контактной стыковой сварки ленточных пил BSS025 оснащены:

• кнопкой для управления отжигом вручную, с визуальным контролем температуры;
• навесным, монтируемым в корпусе машины устройством зачистки грата с абразивным кругом;
• навесным, монтируемым на корпусе машины гильотинными ножницами.

1.7. Технические характеристики

1.8. Прочее

Для получения консультации и заказа оборудования обращайтесь в ООО «Техномеридиан». Данные машины в наличии на складе.
